直流屏
所屬分類：
電力自動化產品
發電廠和變電站中的電力操作電源現今采用的都是直流電源，它為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制、保護的基礎。直流屏由交配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元組成。主要應用于電力系統中小型發電廠、水電站、各類變電站，和其他使用直流設備的用戶(如石化、礦山、鐵路等)，適用于開關分合閘及二次回路中的儀器、儀表、繼電保護和故障照明等場合。
產品介紹
一、概述
發電廠和變電站中的電力操作電源現今采用的都是直流電源，它為控制負荷和動力負荷以及直流事故照明負荷等提供電源，是當代電力系統控制、保護的基礎。直流屏由交配電單元、充電模塊單元、降壓硅鏈單元、直流饋電單元、配電監控單元、監控模塊單元及絕緣監測單元組成。主要應用于電力系統中小型發電廠、水電站、各類變電站，和其他使用直流設備的用戶(如石化、礦山、鐵路等)，適用于開關分合閘及二次回路中的儀器、儀表、繼電保護和故障照明等場合。直流屏是一種全新的數字化控制、保護、管理、測量的新型直流系統。監控主機部分高度集成化，采用單板結構(Allinone)，內含絕緣監察、電池巡檢、接地選線、電池活化、硅鏈穩壓、微機中央信號等功能。主機配置大液晶觸摸屏，各種運行狀態和參數均以漢字顯示，整體設計方便簡潔，人機界面友好，符合用戶使用習慣。直流屏系統為遠程檢測和控制提供了強大的功能，并具有遙控、遙調、遙測、遙信功能和遠程通訊接口。通過遠程通訊接口可在遠方獲得直流電源系統的運行參數，還可通過該接口設定和修改運行狀態及定值，滿足電力自動化和電力系統無人值守變電站的要求；配有標準RS232/485串行接口和以太網接口，可方便納入電站自動化系統。
直流屏的組成
充電柜-充電模塊-監控模塊(別稱電力電源監控模塊)電池組(別稱電池巡檢儀/電池檢測儀系列)-降壓硅鏈
直流屏主要特點
采用開關電源的模塊化設計，N+1熱備份。
充電模塊可以帶電熱插拔，平均維護時間大幅度減少。
動力母線和控制母線可以由充電模塊單獨直接供電，可以通過降壓裝置熱備份。
硬件低差自主均流技術，模塊間輸出電流最大不平衡度優于5%。
可靠的防雷和電氣絕緣措施，絕緣監測裝置能夠?qū)崟r(shí)監測系統絕緣情況，確保系統和人身安全。系統設計采用IEC，UL等國際標準，可靠性與安全性有充分保證。
二、工作條件
1)工作電源：AC320V~420V，試機電源：AC320V~420V50Hz±10%
2)工作環境溫度：0℃~45℃
3)空氣相對濕度：≤85RH
4)運行場所：無強烈振動和沖動、無嚴重塵埃、無腐蝕性氣體、無導電性和爆炸性介質、通風良好。
5)適用范圍：DC110V系統，DC220V系統均能滿足使用。
說明：本說明書的參數設置均以220V系統為例，110V系統參數作相應調整
3系統配置直流電源系統由多功能監控模塊，高頻開關充電模塊，電池模塊、直流饋出等幾部分組成。
3.1直流系統監控模塊直流屏多功能集中監控模塊是自行開發，全數字化控制、保護、管理、測量的新型直流監控裝置。裝置硬件高度集成化，采用單板結構(Allinone)，內含絕緣監察、電池檢測、接地選線、電池活化、硅鏈穩壓、微機中央信號等功能。主機配置大液晶觸摸屏，各種運行狀態和參數均以漢字顯示，整體設計方便簡潔符合用戶使用習慣。
三、蓄電池維護方法
若有蓄電池漏液現象，應及時查找原因并處理，以免影響蓄電池的絕緣；
電池液面若遠離上液面線，應及時補加蒸餾水；
充浮狀態下，蓄電池是不發熱的，若有發熱現象應及時處理；
檢查蓄電池組的連接點，接觸是否嚴密，有無氧化，并涂些凡士林油。

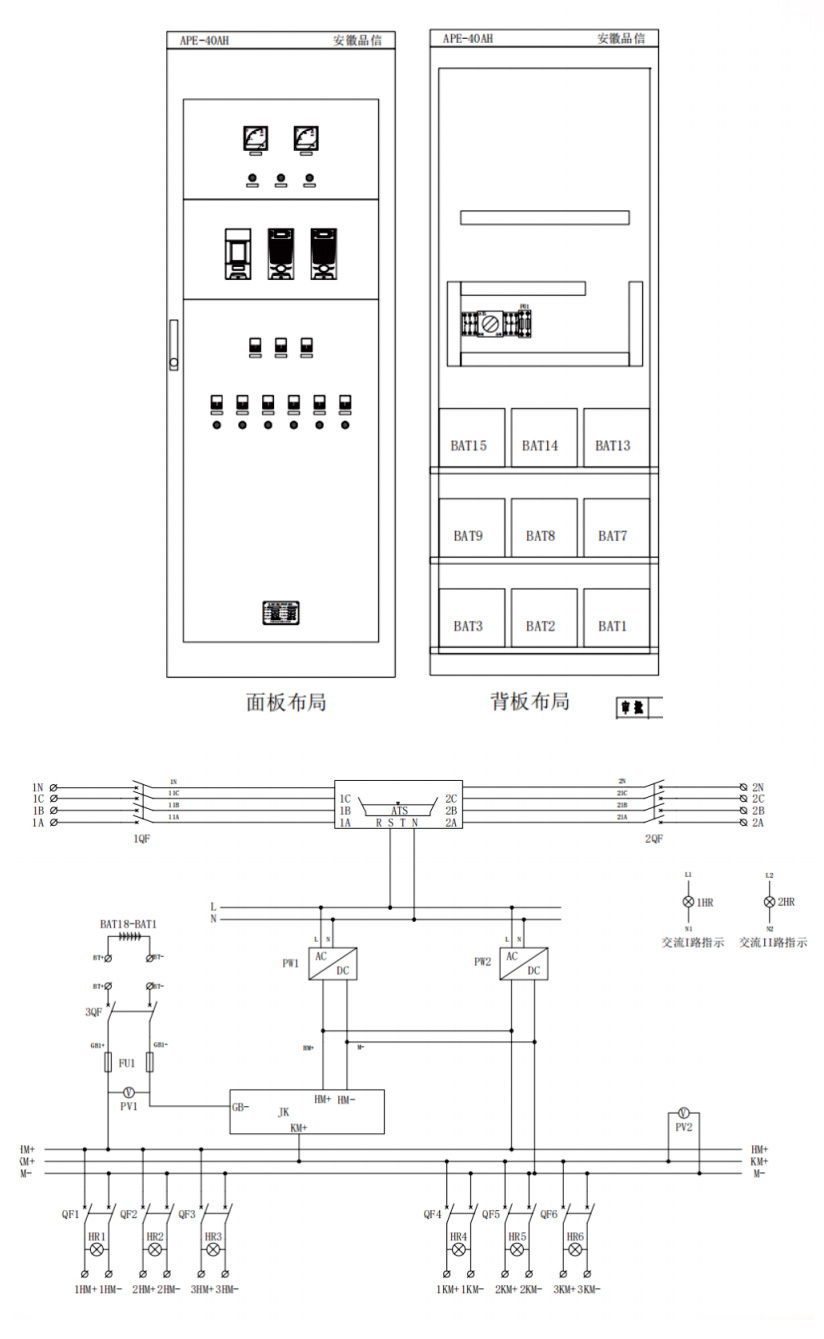

四、外形圖紙
